Tore mit E-Antrieb
Industrietoranlagen 1- und 2-flügelig - Standardausführung

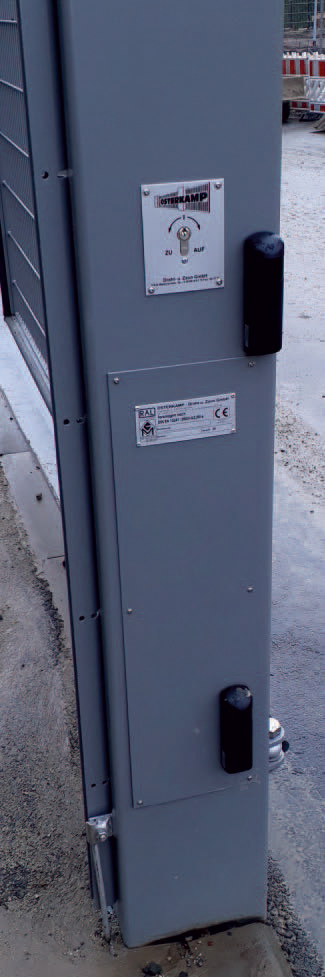

Auf der Basis unserer Industrietoranlagen bieten wir ein- und zweiflüglige Tore einen kompakten elektrischen Antrieb an. Je nach Antriebsvariante können dabei Drehflügeltore mit Flügelbreite ab 1,00 m bis 5,00 m für Einflügeltoranlagen und für Zweiflügeltoranlagen ab 2,00 m bis 10,00 m betrieben werden. Die E-Antriebe sind individuell für Tore mit Rechts- und Linksanschlag verwendbar und sind standardmäßig mit Schlüsselschalter und Funkfernbedienung ausgestattet. Die Steuerung ist im Torpfosten integriert und somit vor Vandalismus und Witterungseinflüssen optimal geschützt.
Die Tore erfüllen die Sicherheits- und Leistungsanforderungen der DIN EN 13241-Norm.
Die Endmontage hat fachgerecht unter Beachtung aller Vorschriften zu erfolgen. Nach Abschnitt 10 der ASR A1.7 (bisherige BGR232, Abschnitt 6) müssen kraftbetätigte Tore und Türen vor der ersten Inbetriebnahme und mindestens einmal jährlich von einem Sachkundigen geprüft werden.
Antriebslösungen für geschlossene Füllung, sowie Sonderausführungen über 5,00 m bis 10,00 m Flügelbreite sind gesondert anzufragen.
- Rahmenhöhe: 800 - 2400 mm
- Durchfahrtsbreite: 1-flügelige Tore bis 5.000 mm; 2-flügelige Tore bis 10.000 mm
- Rahmen: ab Profilstahl RR 60/40/2 mm, nach statischen Erfordernissen
- Angelpfosten: RR 250/150 mm mit angeschweißter Bodenplatte zum Aufdübeln
- Anschlagpfosten QR 150 mm mit angeschweißter Bodenplatte zum Aufdübeln
- Füllung: Doppelstabmatte, U-Profilmatte, Rechteckrohr 30/20 mm oder Wellengitter
- Sonderfüllung: z.B. Ziergitter, Blech oder Holz sind auf Anfrage möglich
- Öffnungsrichtung: DIN rechts / DIN links
- Öffnungswinkel: ca. 90° bis max.105°
- Teilung: symmetrisch oder asymmetrisch
- Torverriegelung: selbsthemmend über Torantrieb, Notentriegelung bei Stromausfall
- Befehlsgeräte: Funkfernsteuerung + 1 Handsender, Schlüsselschalter
- Sicherheitseinrichtung: Lichtschranken im Torpfosten, Kraftabschaltung über Torsteuerung
- Anschraubbare und verstellbare Torbänder
- Beschläge zur Montage des Antriebes an Pfosten und Flügel

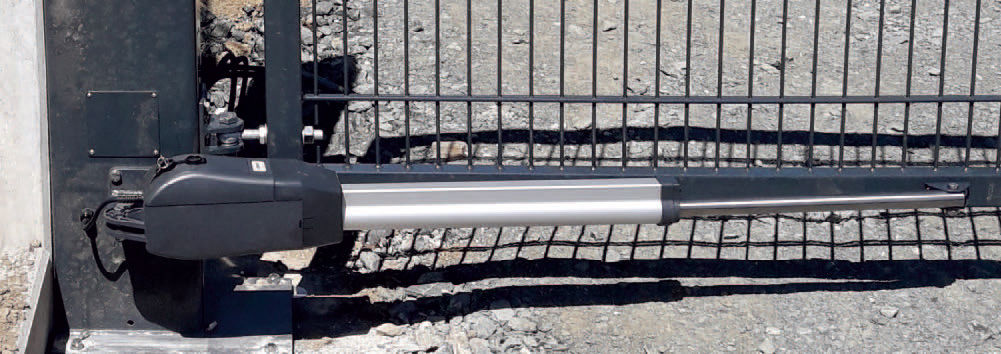

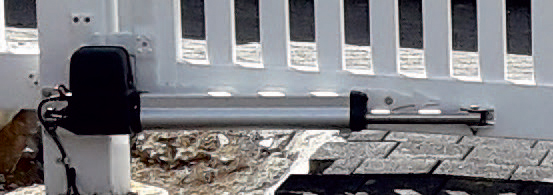

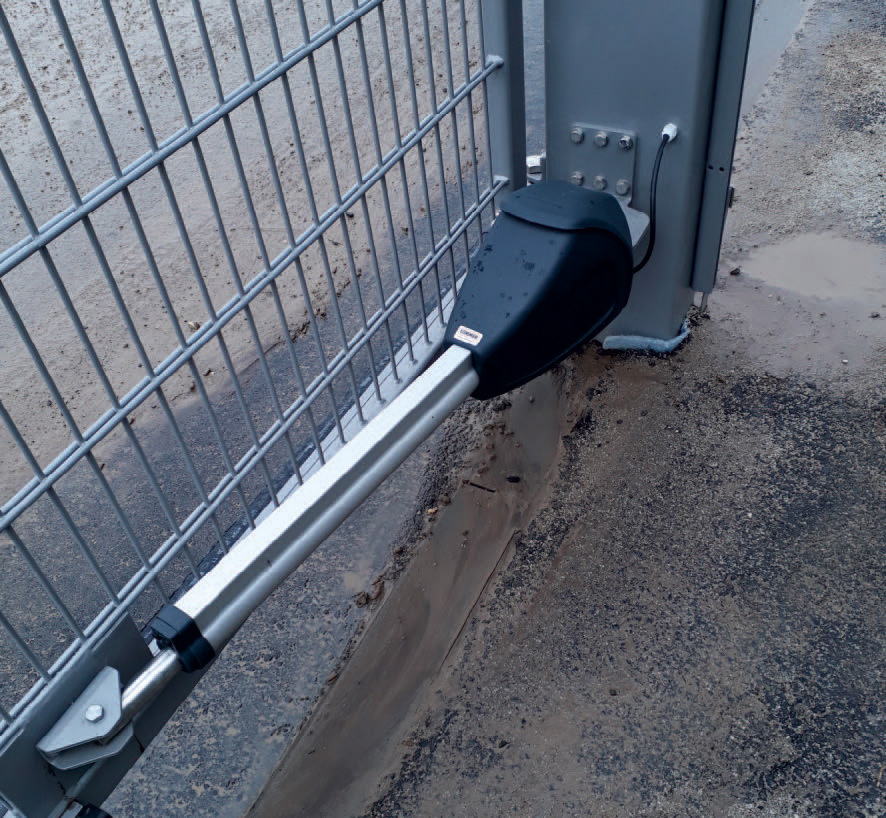

- Drehtorantreibe mit Edelstahlspindel und selbsthemmendem Hochleistungsschneckengetriebe
- Steuerungsgehäuse
feuerverzinkt nach DIN EN ISO 1461 oder feuerverzinkt nach DIN EN ISO 1461 und zusätzlich pulverbeschichtet
Standardfarbe
RAL 6005 | RAL 7016
Alle anderen RAL- oder DB-Farbtöne sind auf Anfrage möglich.

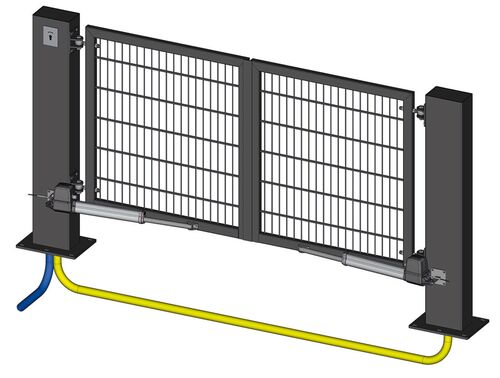

- Toranlage mit 2 Pfosten und Flügel, Antriebsset, Steuerung im Pfosten verbaut.
- Die Antriebshalterungen, Steuerung und Befehlsgeräte sind vormontiert.
- Die Endmontage der Antriebe und der Anschluss erfolgt bauseits.
- In Lieferung enthalten: vormontierte Lichtschranken, LED-Blickleuchten, Handsender, Betriebs- und Montageanleitung, Prüfbuch.
Der Antrieb muss bauseits durch eine Elektrofachkraft an das Stromnetz angeschlossen werden.
